Elektrik Harmoniğinin Çözümleri
Elektrik sistemlerinde enerji verimliliğini ve güvenliğini tehdit eden en büyük unsurlardan biri harmonik bozulmalardır. Bu yazımızda; harmonik nedir, sistemlere nasıl zarar verir ve en etkili elektrik harmoniğinin çözümleri nelerdir gibi arama motorlarında en çok merak edilen sorulara detaylı yanıtlar vereceğiz.
Harmonik Nedir ve Neden Oluşur?
Günümüzde elektrik enerjisinin kalitesindeki en önemli unsurlardan biri harmoniklerdir. En basit tanımıyla harmonik, akım veya gerilimin saf sinüs eğrisinden uzaklaşmasıdır.
Alternatif akım normal şartlarda temiz bir sinüs dalgası şeklindedir. Ancak güç elektroniğinin ve yarı iletkenlerin yaygınlaşması bu sinüs dalgasının bozulmasına yol açar. İşletmelerdeki doğrusal olmayan (nonlineer) yükler harmonik oluşumunun temel sebebidir.
Tesislerde harmonik akımlara yol açan başlıca etkenler şunlardır:
- Statik AC/DC güç dönüştürücüleri ve doğrultucular gibi güç elektroniği elemanları.
- Ark ocakları ve elektroliz uygulamaları.
- Elektronik balastlar ve LED aydınlatmalar.
- Kesintisiz güç kaynakları (UPS).
- AC hız kontrol cihazları ve sürücüler.

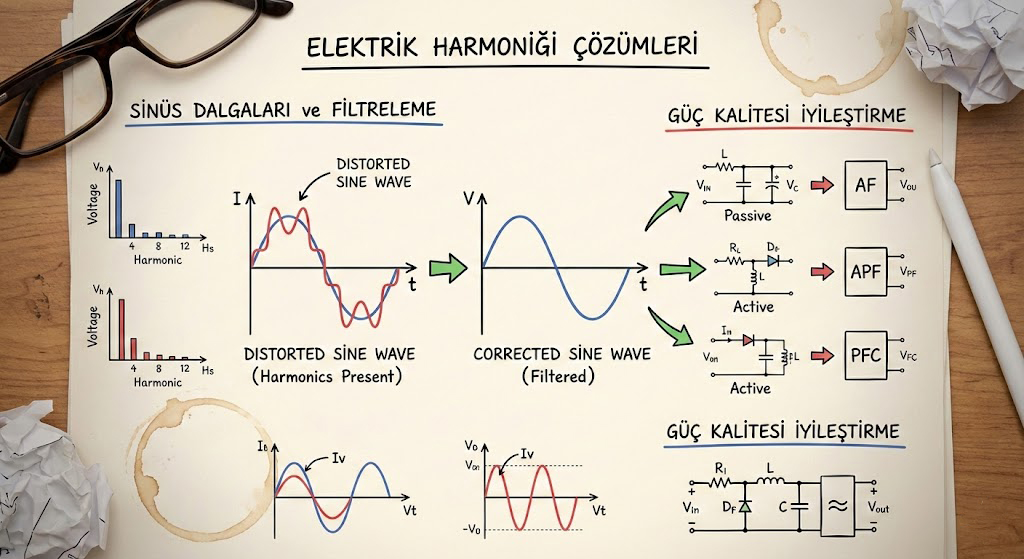

Elektrik Harmoniğinin Çözümleri Nelerdir?
Elektrik sistemlerindeki harmonik bozulmalarla başa çıkmak için çeşitli çözüm yolları mevcuttur. Sorunun boyutuna ve tesisin yapısına göre en uygun harmonik filtre teknolojisi seçilmelidir.
1. Aktif Harmonik Filtreler (AHF)
Aktif harmonik filtre, harmoniklerin yok edilmesi için kullanılan güç elektroniği tabanlı, gelişmiş bir çözümdür.
- Kontrollü güç elektroniği devreleri kullanarak harmonik dalgaları tespit eder ve tersine akım üreterek bunları kompanse eder.
- Algılanan harmonik akıma 180 derece zıt fazda üretilen akım sisteme gönderilir ve bu şekilde harmonik akım sönümlenmiş olur.
- Yüksek nötr akımlarını minimize ederek işletmeleri kart yanmaları ve duruşlardan kaynaklı ekstra maliyetlerden korur.
2. Pasif Harmonik Filtreler
Dirençler, endüktörler ve kapasitörler gibi pasif bileşenler kullanarak harmonik dalgaları filtrelerler.
- Aktif filtrelere kıyasla genellikle sabit frekanslardaki harmonikler için daha etkilidirler.
- Bazı durumlarda pasif filtreler ile akım harmonikleri istenilen seviyelere indirilemeyebilir; bu durumda aktif çözümlere başvurulmalıdır.
3. Sinüs Filtreler
Elektrik sistemlerine giren harmonik dalgaları tanımlayıp filtreleyerek temiz bir sinuzoidal dalga formuna dönüştürürler.
- Özellikle büyük güç elektroniği cihazlarının ürettiği harmonik dalgaları engeller.
- Ekipmanların performansını artırmanın yanı sıra, güç faktörünü düzeltme ve reaktif güç kompanzasyonu sağlama gibi ek avantajlar da sunarlar.
Harmonik Ölçümü ve Raporlamanın Önemi
Harmonik çözümlerinin doğru uygulanabilmesi için öncelikle problemin doğru tespit edilmesi gerekir. Elektrik enerji tüketicilerinde periyodik olarak elektrik kalitesi ölçülmeli, analiz ve değerlendirmesi yapılmalıdır.
Uluslararası standartlar gereği gerilim için harmonik bozunumu (THDv) %3, akım için ise (THDi) %5 sınırlarında olmalıdır.
- Ölçümler portatif cihazlarla veya sürekli kayıt yapan sabit güç kalite analizörleri ile gerçekleştirilebilir.
- Elde edilen harmonik ölçüm raporu ile filtre cihazlarının bakım periyotları takip edilmeli ve sisteme dâhil olacak yeni yüklerin potansiyel etkileri analiz edilmelidir.
