Kompanzasyon Sistemi Nedir? Reaktif Ceza Önleme ve Enerji Verimliliği
İşletmenizin elektrik faturalarında sürpriz “reaktif ceza” bedelleri mi görüyorsunuz? Kompanzasyon sistemi, tesisinizin reaktif enerji ihtiyacını dengeleyerek hem enerji verimliliğini artırır hem de sizi ağır cezalardan kurtarır. Kompanzasyonun ne işe yaradığını, kimler için zorunlu olduğunu ve nasıl çalıştığını bu rehberde keşfedin.
Kompanzasyon Nedir ve Neden İhtiyaç Duyarız?
En temel tanımıyla kompanzasyon, işletmelerde çalışan motorlar, balastlı aydınlatmalar ve transformatörler gibi ekipmanların oluşturduğu “reaktif enerji” ihtiyacını dengelemek için kullanılan özel bir elektrik panosu ve kontrol sistemidir.
Elektrik enerjisi iki ana bileşenden oluşur:
- Aktif Güç: Elektrikli cihazların asıl işi yapmasını (motorun dönmesi, lambanın yanması) sağlayan gerçek güçtür.
- Reaktif Güç: Cihazların çalışabilmesi için gerekli olan manyetik alanı oluşturan, ancak fiilen “işe dönüşmeyen” güçtür.
Tüketilmeyen ancak manyetik alan oluşturmak için şebekeden çekilip tekrar şebekeye geri verilen bu reaktif enerji, iletim hatlarında kayıplara ve gereksiz yüklenmelere yol açar. Şebeke gerilimi (V) ile akımı (I) arasındaki faz farkını sıfıra, yani güç katsayısını (cosφ) 1’e en yakın seviyede tutmak için kullanılan yönteme kompanzasyon denir.
Kompanzasyon Sistemi Ne İşe Yarar ve Neden Zorunludur?
Eğer işletmenizin ihtiyaç duyduğu reaktif enerji, kendi bünyenizdeki bir kompanzasyon sistemi ile karşılanmazsa, bu enerji doğrudan elektrik şebekesinden çekilir. Bu durum şebekeyi yorduğu için elektrik dağıtım şirketleri tarafından hoş karşılanmaz.
Kompanzasyon Sisteminin Zorunluluğu ve Reaktif Ceza
- · Bağlantı gücü (kurulu gücü) 9 kW ve üzerinde olan tüm işletme ve kuruluşlar için kompanzasyon sistemi kurmak yasal bir zorunluluktur.
- · Eğer bu sistem kurulmazsa veya arızalanıp görevini yapamazsa, çekilen reaktif enerji elektrik faturanıza “reaktif bedel” (reaktif ceza) olarak yansıtılır.
- · Mesken (ev) abonelerinde veya 9 kW altındaki işletmelerde kompanzasyon panosuna ihtiyaç yoktur.
Kompanzasyon Çeşitleri Nelerdir?
İşletmenin yük durumuna ve dinamiklerine göre uygulanan temel kompanzasyon çeşitleri şunlardır:
- Bireysel Kompanzasyon: Sürekli ve sabit reaktif güç çeken büyük motorlar gibi tekil alıcıların, doğrudan kendi uçlarına bağlanan uygun kapasitörlerle kompanze edilmesidir.
- Grup Kompanzasyonu: Aynı kontaktör üzerinden devreye giren, birbirine yakın ve benzer özellikteki yüklerin (örneğin bir aydınlatma grubu) tek bir noktadan kompanze edilmesidir.
- Merkezi Kompanzasyon: Yüklerin sürekli değiştiği, devreye girip çıktığı işletmelerde uygulanır. En önemli elemanı Reaktif Güç Kontrol Rölesi’dir. Bu röle, tesisin anlık ihtiyacına göre kondansatörleri veya reaktörleri otomatik olarak devreye alır ve devreden çıkarır.
- Statik Var Kompanzasyon (SVC): Reaktif güç dengelemesinde kullanılan çok hızlı tepki süresine sahip otomatik bir sistemdir; özellikle yük değişiminin çok hızlı olduğu büyük endüstriyel tesislerde tercih edilir.

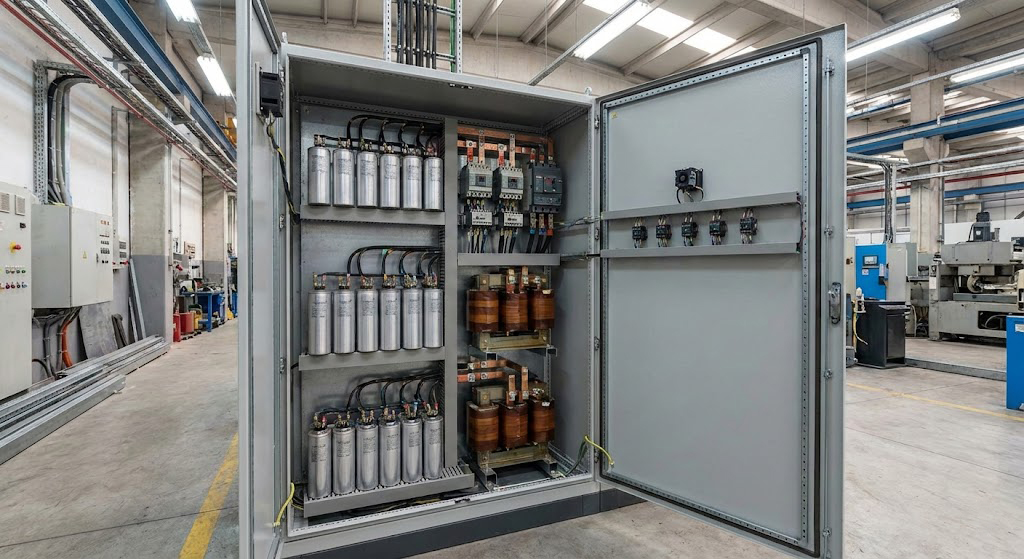

Kompanzasyon Panosunda Hangi Malzemeler Bulunur?
Başarılı bir kompanzasyon hesabı ve tasarımı uzman elektrik mühendisleri tarafından yapılır. Tam verimle çalışan bir kompanzasyon panosu şu ana bileşenlerden oluşur:
Reaktif Güç Kontrol Rölesi: Sistemin beynidir; ihtiyacı ölçer ve uygun kademeleri devreye alır.
Kondansatörler (Kapasitörler): Endüktif (motor vb.) yüklerin yarattığı reaktif ihtiyacı karşılamak için devreye alınır.
Şönt Reaktörler: Kapasitif (LED aydınlatma, UPS vb.) etkiyi dengelemek, yani sisteme bilinçli olarak endüktif yük sağlamak için kullanılır.
Harmonik Filtreler: Sistemdeki istenmeyen voltaj ve akım dalgalanmalarını (harmonikleri) temizler.
Kompanzasyon Kontaktörleri: Kondansatörlerin güvenli bir şekilde anahtarlanmasını sağlar; anlık yüksek akımlara dayanıklıdır.
Kompanzasyon Sisteminin Sağladığı 5 Büyük Avantaj
- Maliyetler Düşer: Elektrik faturasındaki ağır reaktif ceza bedelleri tamamen ortadan kalkar.
- Enerji Verimliliği Artar: Şebekeden çekilen gereksiz yük azalır, aktif gücün etkin kullanımı artar.
- Kablo ve Ekipman Ömrü Uzar: Aşırı reaktif akımın yarattığı ısınmalar engellenir, trafo ve tesisatın ömrü uzar.
- Gerilim Düşümleri Önlenir: Sistemdeki voltaj dalgalanmaları ve enerji kayıpları minimize edilir.
- Şebeke Kapasitesi Optimize Edilir: Trafo ve iletim hatlarındaki kapasite boşalarak, aynı altyapı ile daha fazla cihaza (aktif güce) enerji sağlanabilir.
Sıkça Sorulan Sorular (SSS)
Reaktif Güç Birimi Nedir?
Reaktif güç, şebekeye iade edilen gücü ifade eder ve birimi kVAR (Kilovolt Amper Reaktif) olarak adlandırılır. Aktif güç için Watt kullanılırken, reaktif güç için VAR kullanılır.
Kimler Reaktif Enerji (Ceza) Bedeli Öder?
İşletmelerde Sözleşme gücü 9 kW sonrası için Kompanzasyon sistemini zorunlu tutar. İşletmelerde Sözleşme gücü 9 kW – 29,9 kW arası %33 reaktif sınır, %20 kapasitif sınırı aştığı zaman ceza uygulanır. İşletmelerde Sözleşme gücü 30 kW üstü %20 reaktif sınır, %15 kapasitif sınırı aştığı zaman ceza uygulanır.
Kompanzasyon Bakımı Neden Önemlidir?
Kompanzasyon panoları içindeki kondansatör ve kontaktörler zamanla yıpranabilir. Düzenli bakım yapılmayan sistemler görevini yerine getiremez ve işletme farkında olmadan aylarca reaktif ceza faturası ödemek zorunda kalabilir. Düzenli ölçüm ve bakım şarttır.
Reaktif Enerji Tüketimi Nasıl Hesaplanır?
Tüketilen aktif, endüktif ve kapasitif değerler, “kombi sayaçlar” tarafından ölçülür. Sayacın 1.8.0 menüsü aktif gücü, 5.8.0 menüsü endüktif reaktif gücü ve 8.8.0 menüsü kapasitif reaktif gücü gösterir.
